通用物模型
物模型的具体介绍
1. 概述
物模型是产品数字化的描述，定义了产品的功能，物模型将不同品牌不同品类的产品功能抽象归纳，形成“标准物模型”，便于各方用统一的语言描述、控制、理解产品功能。 物模型由若干条“参数”组成，参数按描述的功能类型不同，又分为属性、功能和事件。
2.功能说明
物模型是物理空间中的实体（如传感器设备、消防装置、园区、工厂等）在云端的数字化表示，属性、功能、事件三个维度，分别描述了该实体是什么、能做什么、可以对外提供哪些信息、可以自定义补充哪些信息。定义了物模型的这三个维度，即完成了产品功能的定义。
| 功能类型 | 描述 |
|---|---|
| 属性（Property） | 用于描述设备运行时具体信息和状态。 例如，环境监测设备所读取的当前环境温度、智能灯开关状态、电风扇风力等级等。 属性可分为读写和只读两种类型。读写类型支持读取和设置属性值，只读类型仅支持读取属性值。 |
| 服务（Service） | 指设备可供外部调用的指令或方法。服务调用中可设置输入和输出参数。输入参数是服务执行时的参数，输出参数是服务执行后的结果。 相比于属性，服务可通过一条指令实现更复杂的业务逻辑，例如执行某项特定的任务。 服务分为异步和同步两种调用方式。 |
| 事件（Event） | 设备运行时，主动上报给云端的信息，一般包含需要被外部感知和处理的信息、告警和故障。事件中可包含多个输出参数。 例如，某项任务完成后的通知信息；设备发生故障时的温度、时间信息；设备告警时的运行状态等。 事件可以被订阅和推送。 |
3. 物模型支持的数据类型
物模型参数是物模型的具体实现，是物模型在具体设备上的应用。物模型参数由若干条“参数”组成，参数按描述的功能类型不同，又分为属性、功能和事件。
| 类型 | 说明 | 示例 |
|---|---|---|
| integer | 整数类型 | -100, 0, 100 |
| decimal | 小数类型 | -100.0, 0.0, 100.0 |
| bool | 布尔类型。采用0（false）或1（true）来定义布尔值 | 1表示是、0表示否 |
| string | 字符串类型 | "hello", "JieIOT" |
| enum | 枚举类型 | [{"key": "red", "value": "红色"}, {"key": "green", "value": "绿色"}, {"key": "blue", "value": "蓝色"}] |
| array | 数组类型 | [1, 2, 3], ["hello", "JieIOT"] |
| object | 对象类型 | [{"id":"object","name":"对象","datatype":{"type":"object","params":[{"key1":"value1"}]}}] |
4. 操作步骤
1.登陆JieIOT物联网平台。
2.左侧导航栏，选择设备管理>产品管理，进入产品详情页>产品模型。
3.点击 "新增" 或 "导入通用物模型" 按钮，根据设备实际情况，合理设计物模型。
4.1 物模型定义
在接入一个设备时，首先根据设备以及设备接入文档(报文说明)， 将设备物模型的属性、功能以及事件设计好。
属性用于定义一些指标数据，如：电压，温度等。 属性都应该是简单的数据类型。
功能用于定义设备具有的一些可执行动作。
事件用于定义设备在特定条件时，发生的动作。

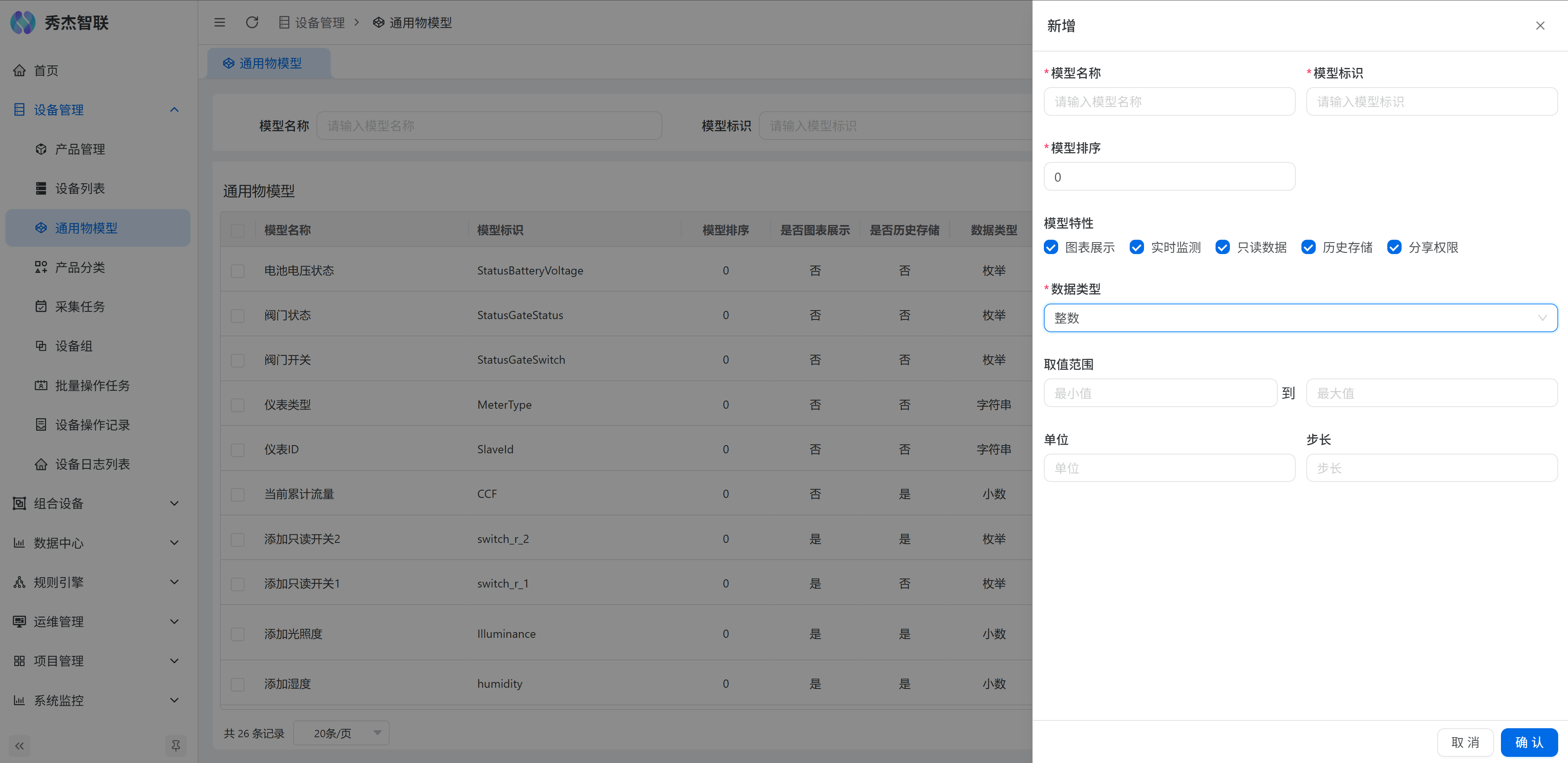

4.2 物模型新增
| 配置项 | 说明 |
|---|---|
| 模型名称 | 必填，物模型名称 |
| 模型标识 | 必填，后端识别的标识符 |
| 模型排序 | 必填，物模型展示顺序 |
| 模型特性 | 勾选，属性：图表展示，实时监测，是否只读数据，历史存储，分享权限（注意：图表展示、实时监测仅支持整数和小数）。 |
| 属性类型 | 必选，设备变量，云端录入型变量、云端运算型变量 |
| 数据类型 | 单选下拉框，整数、小数、布尔、枚举、字符串、数组、对象 |
| 取值范围 | 仅整数和小数显示，取值区间，最小值和最大值 |
| 单位 | 仅整数和小数显示，如：元，℃ |
| 步长 | 仅整数和小数显示，取值间隔，步长是指设备上报或下发数值时，递增或递减的间隔。 |
| 小数位数 | 仅小数显示，如：1 |
| 布尔值 | 布尔类型显示，0、1对应文本（打开或关闭） |
| 枚举值 | 枚举类型显示，枚举值 |
| 展示方式 | 仅枚举类型显示，单选下拉框 |
| 枚举项 | [{"text:"1",value:"1"},{"text":"2",value:"2"}] |
| 最大长度 | 仅字符串类型显示，字符串的最大长度 |
| 数组类型 | 仅数组类型显示，单选，整数、小数、字符串、对象 |
| 元素个数 | 仅数组类型显示，数组元素个数 |
| 元素标识 | 仅数组类型显示，每个元素的序号标识，可根据具体情况配置，比如：子设备 1、3、5 |
| 对象参数 | 仅 数组--对象 类型显示，在数组中添加具体的对象参数 |
5. 配置物模型
配置设备模型分为: 属性properties，功能functions，事件events。 设备模型使用场景：
- 前端通过模型定义动态展示设备运行状态或者设备操作界面
- 服务端可通过统一的API获取设备模型并进行相关操作，如：在发送设备消息时进行参数校验， 在收到设备消息进行类型转换处理。 数据结构：
json
{
"properties":[...属性],
"functions":[...功能],
"events":[...事件],
"tags":[...标签]
}属性
用于定义设备属性，描述设备运行时的具体信息和状态。 例如: 设备温度，co2等。 平台可主动下发指令获取设备属性，设备也可以通过消息上报属性。
数据结构
json
{
"properties": [
{
"key": "co2",
"name": "二氧化碳",
"order":4,
"desc":"",
"extFlag":{
"isChart": 1,
"isMonitor": 1,
"isHistory": 1,
"isSharePerm": 0,
"isReadonly": 1,
},
"valueType": {
"type": "integer",
"max": 6000,
"min": 100,
"step": 1,
"unit": "ppm"
}
},
{
"key":"temperature", // 属性标识
"name":"温度", // 属性名称
"order":1, // 排序
"desc":"温度描述", // 描述
"extFlag":{ // 附加标志
"isChart":1, // 是否图表展示（0-否，1-是）
"isMonitor":1, // 是否实时监测（0-否，1-是）
"isReadonly":1, // 是否只读数据(0-否，1-是)
"isHistory":1, // 是否历史存储 (0-否，1-是）
"isSharePerm":0 // 是否设备分享权限(0-否，1-是)
},
"valueType":{
"type":"decimal", // 类型:bool、integer、decimal、string、enum、object
"max":100, // 最大值
"min":-50, // 最小值
"decimals":1, // 小数位数
"unit":"℃", // 单位
"step":0.1, // 步长
"fromType":"device", // 属性来源类型：device设备变量,cloud_inpu云端录入型变量,cloud_calculate云端运算型变量
"formula":"", // 公式 "temperature * 12 + 3"
"defalutValue":"" // 云端录入型变量默认值
}
},
]
}功能
用于定义设备功能，描述设备可执行的动作。 例如: 设备开关，风扇风力等。 平台可主动下发指令获取设备功能，设备也可以通过消息上报功能。
数据结构
json
{
"functions": [
{
"key":"function_key", // 功能标识
"name":"功能名称", // 功能名称
"order":1, // 排序
"inputs":[ // 输入参数列表
{
"key":"in_param_1",
"name":"输入参数1",
"order":6,
"desc":"输入参数1描述",
"extFlag":{
"isChart":0,
"isMonitor":0,
"isReadonly":0,
"isHistory":0,
"isSharePerm":0
},
"valueType":{
"type":"integer",
"max":100,
"min":-50,
"decimals":1,
"unit":"℃",
"step":0.1
}
}
],
"outputs":[ // 输出参数列表
{
"key":"out_param_1",
"name":"输出参数1",
"order":7,
"desc":"输出参数1描述",
"extFlag":{
"isChart":0,
"isMonitor":0,
"isReadonly":0,
"isHistory":0,
"isSharePerm":0
},
"valueType":{
"type":"integer",
"max":100,
"min":-50,
"decimals":1,
"unit":"℃",
"step":0.1
}
}
],
"desc":""
}
]
}事件
用于定义设备事件，描述设备在特定条件时，发生的动作。
例如: 环境温度过高、设备发生异常等。
数据结构
json
{
"events": [
{
"key":"low_power", // 事件标识
"name":"低电量", // 事件名称
"order":1, // 排序
"inputs":[ // 输入参数列表
{
"key":"power",
"name":"电量",
"order":8,
"desc":"电量描述",
"extFlag":{
"isChart":0,
"isMonitor":0,
"isReadonly":0,
"isHistory":0,
"isSharePerm":0
},
"valueType":{
"type":"integer",
"max":100,
"min":0,
"decimals":0,
"unit":"%",
"step":1
}
}
],
"desc":""
}
]
}6. 产品与设备物模型关系
产品有物模型配置。一个产品可以添加多个设备。设备会继承产品下所有的物模型配置。
